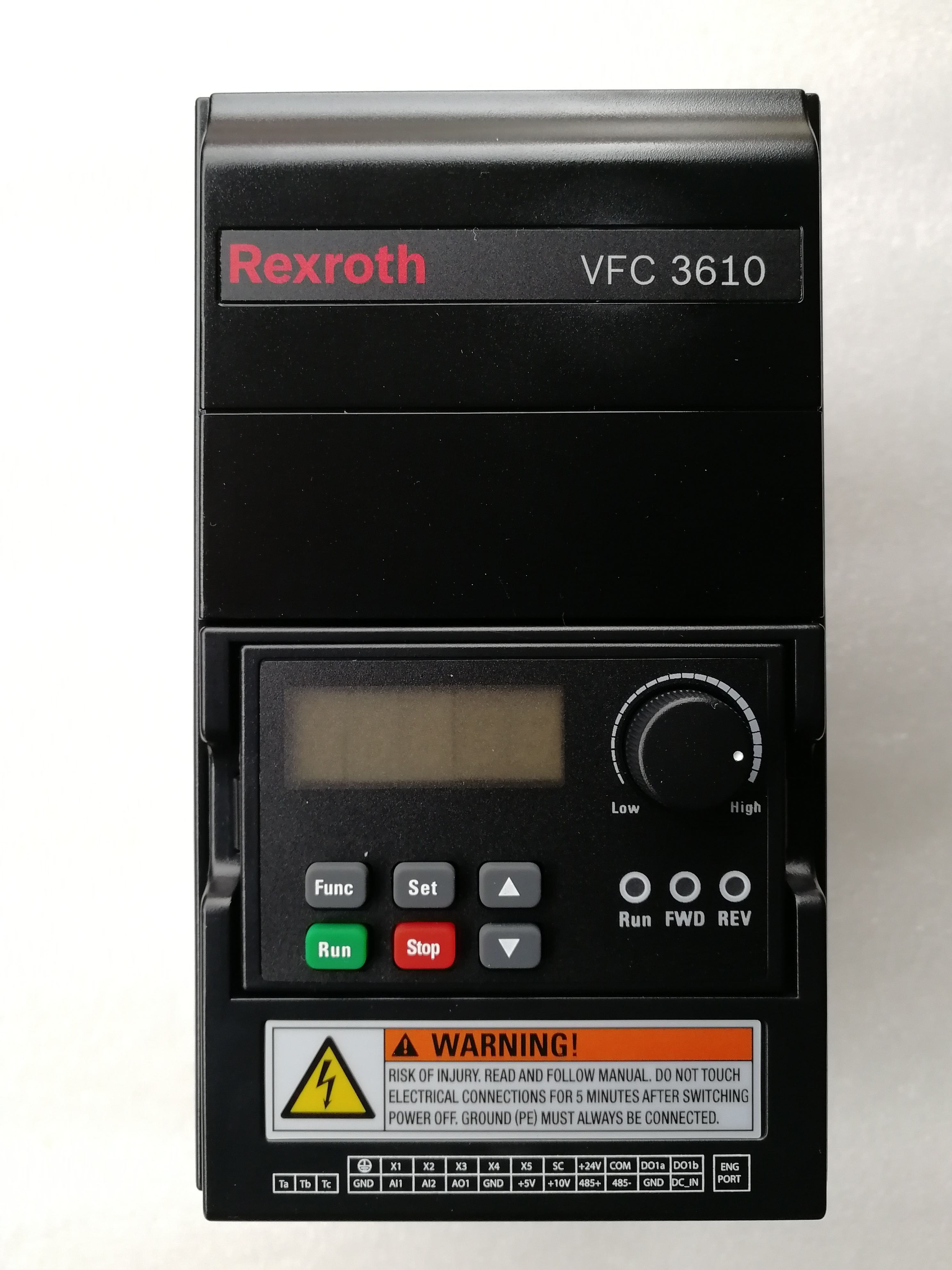

维修rexroth力士乐变频器：复工后的第二天，一位客户将某型号的rexroth力士乐变频器送到笔者的店铺，称力士乐变频器在运行过程中时不时报“OC”短路故障码，但可以通过按“休息”复位键消除并继续使用。在某些情况下，可以通过断电延时重新上电来排除故障。根据客户描述的故障现象，笔者首先排除了逆变模块IGBT损坏的可能，经过相应测量，排除了IGBT短路故障检测电路损坏的嫌疑。这是因为如果以上两个方面出现问题，就会造成实际的短路故障。综合以上两个方面，上电会报短路故障码（不易复位和消除），严重会报故障码 Direct blaster损坏！这样，故障原因集中在以下三个方面：主控板电路；电流采样计算比较电路；以及现场的电磁干扰。

      维修rexroth力士乐变频器OC故障维修案例：
      本着由内而外维修的思路，笔者决定先彻底检查力士乐变频器内部电路，再根据结果进行现场维修调查。笔者根据力士乐变频器的维修经验，决定从主控板入手。rexroth力士乐变频器主控板的核心器件（CPU）为s87c196mh。测量电源电压（+5V）的稳定性和纯度，以及与之相关的输出动作电路，未发现异常。因此，大致可以排除主控板故障的可能。
      那么故障的内因只有电流采样和运算比较电路。rexroth力士乐变频器使用三个四线霍尔电流互感器对负载侧的电流进行采样。电流值转换成电压（DC）信号，送入主要由lm258和lm239组成的运算放大器和比较电路。连接一个功率为rexroth力士乐变频器容量2 / 3的电机后，作者通过电源开启rexroth力士乐变频器。

      在上电检测过程中（在这个过程中，力士乐变频器确实如客户所说不规律地出现了两次故障），笔者通过显示屏调整变频器检测到的电流值，并与测量值进行比较钳型电流表，却发现两个数值相差很小（0.3A左右），这清楚地表明可以大致排除电路的嫌疑！就在笔者就此联系客户并与现场测试事宜进行沟通时，rexroth力士乐变频器面板上显示的电流值突然出现±6A左右的波动。看来，造成故障的罪魁祸首在电路中很深！抓住这一现象的契机，笔者使用万用表DCV文件快速测试了三个电流互感器的输出电压值。对比发现，变频器输出端w相电流互感器的输出电压值波动1V左右！针对这种现象，笔者推测，这个让我费了一天多周折的故障，是由于电流互感器内部霍尔元件的性能指标变差引起的（使用时间为两年，所以性能不会老化）！更换变压器后，可消除隐藏的短路故障！
